TEMPORITI MANYETİK FRENLER www.temporitifren.com



pdf katalog =>

Temporiti s.r.l. 1965 yılından beri elektromagnetik frenlerin üreticisidir. 2001 yılından beri ISO 9001 kalite sistemine sahiptir. Elektromanyetik fren konusunda çeşitli modelleri ile iddalı bir kalite seviyesine sahip olan Temporiti son yıllarda KL, KF, Lift serileri, K serilerini de üretmiştir.



SMB ROBOTİK FRENLER





Robotik uygulamalar için özellikle tasarlanmıştır.
Uzun ömürlüdür
Statik çalışmada ve acil frenlemede mükemmel performansa sahiptir.

SMB elektromanyetik frenler, enerjilendirilmediğinde yayların kuvveti ile etkinleştirilir. Bu standart frenler sessiz çalışma, uzun servis ömrü, ince tasarlanmış bileşenler, kompakt boyutta yüksek tork gibi çeşitli avantajlara sahiptir.
Frenleme torkunda azalma olmadığından sabit mıknatıslı frenlere kıyasla sabit frenleme momentleri vardır. Bu standart ürüne göre özelleştirilmiş bir fren de tasarlayabiliriz.
TEMPORITI srl çok çeşitli elektromanyetik frenler sunabilir, bu da tüm uygulamalarınız için en iyi ortak olmamızı sağlar.
Sürtünme malzemesinin yüksek kalitesi, bu yeni frenin hem statik hem de dinamik frenleme için yüksek performans elde etmesini sağlar. Sürtünme malzemesi bileşimi ve düşük disk ataleti arasındaki kombinasyon nihai sonuç olarak uzun bir fren ömrü sağlar. Ayrıca, bu bileşen için yüksek mekanik direnç sağlamak için sürtünme malzemesi halkaları arasında bir metal sac bulunan disk için yeni bir konsept tasarladık.

Düşük ataletli rotor
Yeterli mukavemeti sağlayarak kütle ve sürtünme aşınmasını yüksek oranda azaltmayı başardık.
Son derece küçük boşluk
Spline göbeği tipinin geri tepmesi 0.1 ° ila 0.2 ° arasındadır. Bu uygulama için en yüksek değer.
Sabit frenleme
Çok düşük tork dalgalanmaları ile, bu frenler doğru torka anında sahiptir.

FREN ÖLÇÜLERİ	STATIK TORK [Nm]
SMB040	>0,35Nm
SMB060	>1,9Nm
SMB080	>4Nm
SMB110	>22Nm
SMB130	>22Nm
SMB180	>43Nm
SMB180s	>72Nm
FREN ÖLÇÜLERİ Konsantriklik [X] [mm] Dikeylik [Y] [mm] SMB040 0,05 0,02 SMB060 0,05 0,02 SMB080 0,05 0,02 SMB110 0,05 0,02 SMB130 0,05 0,02 SMB180 0,05 0,02 SMB180s 0,05 0,02







SMB

Kullanım önlemleri
Frenler
Elektromanyetik fren sistemlerinin çoğu esnek malzemeler kullanılarak yapılır. Bu tür parçalara ve malzemelere çarparken veya düşürürken veya aşırı güç uygularken hasar görmelerine veya deforme olmalarına neden olabileceğinden emin olun.
Kurşun Teller
Fren kablosu tellerini aşırı çekmemeye, keskin açılarda bükmemeye veya çok düşük asılmalarına izin vermemeye dikkat edin.
Sürtünme Yüzeyi
Bunlar kuru frenler olduğu için sürtünme yüzeyi kuru iken kullanılmalıdır. Frenleri tutarken su ve yağı sürtünme yüzeylerinden uzak tutun.

Kullanım önlemleri
çevre
Bu fren üniteleri kuru fren sistemleridir, yani yağ kalıntısı, nem veya diğer sıvılar sürtünme yüzeylerine girerse tork düşer. Fren, yağ, nem, toz ve fren sistemini etkileyebilecek diğer parçacıkların bulunduğu alanlarda çalışırken koruyucu kapağı kullanın.
İşletme
Çalışma sıcaklığı aralığı -20 ° C ila 40 ° C'dir. Ürünü başka sıcaklıklarda kullanıyorsanız TEMPORITI'ye başvurun.
Güç kaynakları
SMB modelleri, tek faz kullanarak daha iyi performans garanti eder.
Güç kaynağı voltajı
Nominal besleme voltajının + / -% 6'sından yüksek değişikliklerle fren çalışması garanti edilemez. Güç kaynağı voltajını nominal voltaj değerinin ±% 6'sında tuttuğunuzdan emin olun.
Hava Boşluğu Ayarı
SMB modelleri hava boşluğu ayarlaması gerektirmez. Hava boşluğu ayarlaması teslimattan önce TEMPORITI tarafından yapılır.
Devre Koruyucular
DC anahtarlama için devre koruyucusu olmayan bir güç kaynağı kullanıyorsanız, önerilen devre koruma cihazını frene paralel olarak bağladığınızdan emin olun.
Montaj önlemleri
Montaj Yönü
SMB modelleri, stator dışa bakacak şekilde monte edilmelidir (plakaya monte).
Rotor göbeği sabitleme
Rotor göbeğini, sistemin diğer parçalarına müdahale etmeyecek bir konuma milin üzerine bastırarak sabitleyin.
Cıvata ve Vidalar
Frenleri takmak için kullanılan cıvatalara ve vidalara yapışkan dişli kilitleme bileşiği kullanımı gibi vida kilitleme önlemleri uygulayın. Yapıştırıcının dışarı çıkmamasına dikkat edin.
Miller
Göbek toleransı +/- 0.01 mm'dir. Daha zor olduğunu unutmayın
şaftta kullanılan malzeme, altıgen soket ayar vidası daha az etkili olacaktır. Ayrıca, SMB tipi için şaftın rotor göbeğine presle takıldığına dikkat edin. Şaft toleransı, bastırarak geçirme toleransına göre belirlenmelidir.
Fren Hassasiyeti
Bağlantı Yüzeyleri. Eşmerkezlilik (X) ve dikeylik (Y), bir önceki sayfada tablonun izin verilen değerlerini aşmadığından emin olun.



DOĞRU AKIMLA ÇALIŞAN FRENLER

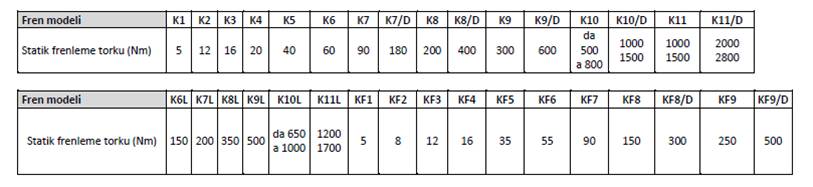

K SERİLERİ

K KF KTH KL K kit

• K tip frenlerin özellikleri


K modeli frenler DC yay ile uygulanan serilerdir.  Makine millerindeki dairesel hareketin duruşu için tasarlanmışlardır.

• Son derece sağlam bir tasarıma sahiptirler.

* Son derece sessizdir. ( <70dBa, 98/37/EEC düzenlemesine göre).
• Montajı ve bakımı kolaydır.
• Motor fanı ve kapağından dolayı ısı dağılımı iyidir. Frenleme yüzeyi olarak hareket eden motor kapağı, çelik veya dökme demirden yapılmış olmalıdır. Motor fanı veya kapağı nedeniyle ısı dağılımı iyidir. Bobin yeni bir yapısal zorunluluk olmadığı sürece epoksi reçine ile kaplanmıştır. Bazı zorunlu durumlarda mekanik parçalar çinko kaplama ile korunurlar.

• Manuel kol isteğe göre opisyonel olarak temin edilebilmektedir.

NEMA SERİLERİ





Pdf katalog =>

LIFT SERİLERİ





pdf katalog =>lift lift1 serisi

Doğru akımla beslenen basınçlı yay frenli olan LIFT serileri elektromekanik  modelllerdir. Lift modeli 95/16/CE normlarına göre yük asansörleri ve normal asansörler için uygundur. Bu yüzden görecce grafik tüketimi raporlanmamıştır. Frenin yapısal tipolojisi merkezi manyetik sistmi öngörür ve fren ayarlarını pozisyonda tutar. Armatür plakalı fren diskinin üzerinde ayrı şekilde çalışırlar ve iki kat daha güvenli bir sistem oluşur. Normatif şartlar dikkate alındığında frenleme tork değeri sadece bir fren tek başına çalışırken düşünülür. Bu fren armatür plakaların açma ve kapama kontrollerini 2 mikron anahtarıyla açmak için tutulur.

S SERİLERİ





pdf katalog =>

S-SH serileri makine milinin dönme hareketini durdurmak amaçlı tasarlanmış yaylı ve DC ile güç ile kontrol edilen modellerdir.

P SERİLERİ





pdf katalog =>

V SERİLERİ





pdf katalog =>



BS SERİLERİ





pdf katalog =>



ALTERNATİF AKIMLA ÇALIŞAN FRENLER





AC SERİLERİ





pdf katalog =>

AC serisi frenler yay uygulamalı modellerdir. Makine milinin dönme hareketini AC fren ile durdurmak için tasarlanmışlardır.

NEMA SERİLERİ







pdf katalog =>

T-MEC SERİLERİ





pdf katalog =>

EX SERİLERİ





pdf katalog =>

14 Haziran 1989 (89/392/CEE) Avrupa Konseyi direktiflerine hazırlanmış frenler olup, daha ziyade patlayıcı ortamlarda çalışan cihazlar için tasarlanmışlardır.

****************************************************************************************************************************************************************************************
